基于ARBOR无风扇IPC的地铁自动化系统详细讲解

? 2018年05月23日 14:29 ? 次阅读

1 引言

美高梅官网,金沙网投领导者,金沙网投网站,金沙网投开户 www.tongshi-cn.com 地铁、轻轨、城轨、快轨等统称为轨道交通。如何利用先进的电子化手段提高轨道交通系统效率,获取城市交通客流信息服务与系统运营效益,保证投资者的回报,正在成为轨道交通系统运营商和投资商关注的焦点。

2 自动售票机解决方案

2.1 自动售票系统

自动售票系统主要由中心系统、车站系统、终端设备和车票四部分组成。

终端设备包括出/入站检票闸机、自动售票机、车站票务系统、自动充值机、自动验票机等现场设备。车票有单程票、储值票、特殊票。地铁自动售检票系统(afc),是基于网络、计算器、自动化控制、通信,完成地铁路网售票、检票、计费、收费、统计、管理全过程的自动化系统。使乘客能在乘坐地铁时,能够实现自动购票、自动检票、自动充值和自动查询等功能。系统框图参见图1所示。

基于ARBOR无风扇IPC的地铁自动化系统详细讲解

图1 自动售票系统框图

2.2 自动售票终端

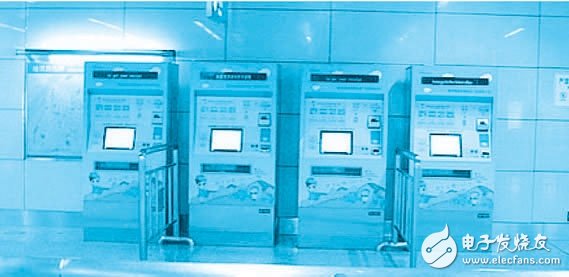

自动售票计程、计时收费模式终端采用全封闭的运行方式,以非接触式ic卡为车票介质,通过高度安全、可靠、保密性能良好的自动售检票计算机网络系统,完成地铁/轻轨运营中的售票、检票、计费、收费、统计等票务运营的全过程、多任务自动化管理?;赼rbor公司arpex-1600计算机的自动售票机如图2所示。

基于ARBOR无风扇IPC的地铁自动化系统详细讲解

图2 arpex-1600自动售票机

2.3 arpex-1600主机

(1)本案自动售检票系统中的arpex-1600控制计算器,应用于盘仪地铁自动售检票系统(afc)。arbor公司开发的一体化无风扇设计崁入式工控机arpex-1600,以高可靠性的无风扇设计确保系统长时间运作,紧凑超薄的防尘设计,确保系统的稳定及便于安装各种严苛的使用环境。

(2)arpex-1600控制计算器运用独家专利的message go!功能,可直接从arpex-1600机载文本显示器直接监控arpex-1600中各功能的运作状态,不需再另外再外接显示屏,提升后端维护的方便性,如图3所示。

基于ARBOR无风扇IPC的地铁自动化系统详细讲解

图3

(3)arpex-1600售票控制计算机丰富的4个rs232串行端口口(其中2个支持rs422/rs485)及2个usb口,可连接周边,例如纸币识别器、硬币识别器、硬币找零机、led广告牌、以及触摸屏,同时arpex-1600内建独家的s.d.r (smart data recovery)技术,确保重要数据的不丢失,并具备数据回溯的功能。

3 流媒体解决方案

3.1 地铁流媒体

城市地铁工程包括多种施工项目与复杂工艺,除了要保障地铁车辆的安全高速正常运行,还需要相关配套设施的完善与跟进。这样,才能够健全整个地铁交通管网。

媒体播放系统就是这其中的项目之一,它不仅要无线接收和紧急插播系统指挥部门的报警信息,还要播放一般的地铁到站等宣传视频??梢运档靥髅教宄性刈诺靥诵曰恼龌疃?。相比地铁测控系统而言,能够长时间适应地铁特殊环境稳定工作外,还必须担负视频处理的繁重工作。这就意味着机器本身需要有较高性能的cpu处理器和整体效能。

3.2 无风扇ipc研发

经过地铁项目组工程师的实验发现:要做到无风扇散热设计与视频播放繁重任务本身就很矛盾,市场上能够买到的高效能cpu处理器功率都在50w~120w之间,加上其他元器件的能量损耗,整机能够正常运行的功率在200w左右。这无疑给项目工程师出了很大的一个难题:在这样大的功耗下要用被动的散热片给机器做散热处理,导热铁片的体积起码要在0.5个平方米左右,这样一张办公桌大小的散热片是无论如何都不能够让客户接受的。

项目组通过测控系统与arbor公司的合作,希望arbor公司的hmi部门能够帮助解决此难题。arbor公司的研发工程师经过多次调研认证,结合intel公司合作伙伴的优势,选用了intel atom n270高性能低功耗cpu处理器,使得整机功耗在36w左右,然后加上arbor特殊的专利工艺,研制成功了地铁媒体播放机——arpex-2610。同样,经过地铁项目组对该机器的严格测试和实际运行,arpex-2610的无故障运行时间稳定在5万小时,能够支持windows及linux多操作系统,并通过ce、fcc、ul等多项国际认证。

3.3 arpex-2610特点

(1)intel atomtm n270 1.6ghz 32-bit x86 cpu核心;

(2)支持最大1600&TImes;120 (4:3)dvi输出;

(3)内置符号型lcm???;

(4)隔离串口(rs-232/422/485);

(5)内置免费opc驱动(仅 wince 系统版本);

(6)被动散热系统(无风扇);

(7)支持无线功能(可?。?;

(8)内存备份可无限次恢复数据;

(9)方便安装/更换存储设备;

(10)2d/3d图形加速器。

3.4 基于arpex-2610的流媒体系统

专用主机型号:arpex-2610;操作系统:winxp;cpu处理器:intel atomtm n270;系统内存:2g;存储介质:160g hdd;网络:双千兆+wlan?;谘邢閍rpex-2610主机的流媒体播放系统如图4所示。

基于ARBOR无风扇IPC的地铁自动化系统详细讲解

图4 流媒体系统

4 结束语

轨道交通是发达国家大中型现代化城市解决公众交通的必由之路。轨道交通以安全、舒适、方便、快捷等突出优点成为大城市解决交通结构、构筑立体交通运输网络、大幅度解决交通难题、改善城市环境的最佳方案。轨道交通的高效安全运行,是工业计算机ipc和嵌入式自动化系统的广阔工程领域。
